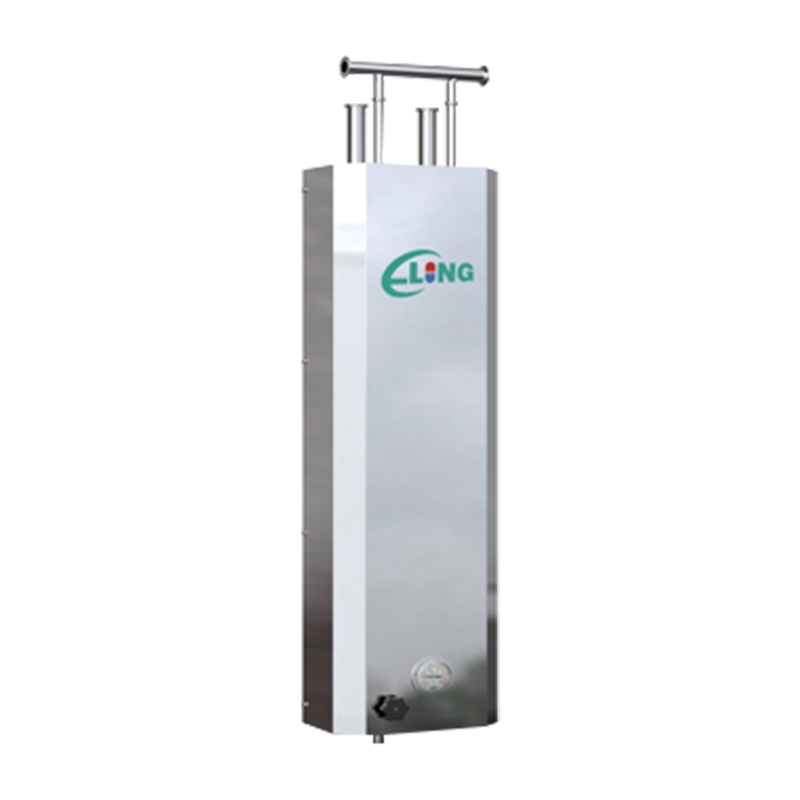

مبادلات حرارية في أنبوب الأنبوب

مبدأ:

يعد المبادل الحراري في الأنبوب جهازًا فعالًا وقويًا للتبادل الحراري يستخدم على نطاق واسع في العمليات الصيدلانية لتبادل الحرارة بين سائقين مع الحفاظ على فصل السوائل بشكل صارم. يتكون من ثلاثة أنابيب متداخلة داخل الأنابيب ، وتشكل قناتين تدفق مستقلين - يمر السائل الساخن عبر الأنبوب الوسيط ، ويمر السائل البارد عبر الأنابيب الداخلية والخارجية.

شروط التطبيق النموذجية لـ PHC:

منتجات سلسلة PHC مناسبة بشكل رئيسي لنقاط مياه التبريد في أنظمة المياه النقية ومياه الحقن، مع أنظمة مدمجة للتحكم في التدفق ودرجة الحرارة. تصميم معياري لسهولة التركيب.
في وضع الاستعداد، تكون دائرة مياه التبريد في حالة إيقاف، ويمكن اعتبار المبادل الحراري دائرة فرعية في النظام. يتدفق الماء النقي/ماء الحقن عبر المبادل الحراري ويعود إلى الدائرة الرئيسية، مما يحافظ على تعقيم المبادل الحراري والدائرة الرئيسية باستمرار.

في وضع التبريد ، يتم فتح صمام التحكم في مياه التبريد تلقائيًا ، ويشارك مياه التبريد في أعمال التبريد. يمكن ضبط معدل تدفق المياه في نقطة الماء من خلال العجلة اليدوية ، وسيتم إرجاع مياه المياه/الحقن الزائدة إلى الدائرة الرئيسية.

الخصائص الرئيسية للمبادلات الحرارية في الأنبوب

1. تصميم القنوات الثلاثة: تتدفق السوائل الباردة والساخنة بشكل منفصل في قناتين ، مما يقلل من خطر التلوث المتبادل ، وهو مطلب رئيسي لإنتاج الأدوية.

2. التصميم المدمج والمعياري: يحتوي المبادل الحراري على بنية مضغوطة ، وصمامات تحكم مدمجة ، ولا يتطلب مكونات كهربائية أو تحكم.

3. يمكن أن تبقي الماء الساخن المتدفق باستمرار في حالة مطهر في جميع الأوقات ،

4. نقل الحرارة الفعال: يدعم التصميم المحوري تكوين المنبع أو المصب ، مع معدلات التدفق تتراوح من 300 لتر إلى 2500 لتر وتتراوح درجة الحرارة من 85 ℃ إلى 25/40 ℃

التطبيق في الأدوية

تنظيف أدوات الإنتاج

تحضير السائل في درجة الحرارة المنخفضة

نطاق المعدات التجريبية للتنظيف اليدوي للصمامات والتجهيزات والمقاييس وما إلى ذلك

مزايا المبادلات الحرارية في الأنبوب

التصميم الصحي: متوافق مع GMP (ممارسة التصنيع الجيدة) ، السطح الأملس ، سهل التنظيف (يدعم تنظيف CIP/SIP).

الكفاءة الحرارية العالية: يزيد من استخدام الطاقة ويقلل من تكاليف التشغيل.

تكلفة الصيانة المنخفضة: بنية بسيطة ، تقليل وقت التوقف.

قابلة للتخصيص: يمكن تصميمها وفقًا لمعدلات التدفق المختلفة ونطاقات درجة الحرارة.

وحدة التحكم في الصمام المدمجة ، بداية بنقرة واحدة ، من السهل تحقيق هدف التبريد.

خضعت جميع أسطح ملامسة المنتج لعلاج التخميل ، بقيمة RA أقل من 0.4um ، ويمكن أن تكون مصقولة بالكهرباء

هيكل 316L من الفولاذ المقاوم للصدأ

توفير مستندات جودة كاملة

متوافق مع معايير ASME BPE

تكنولوجيا براءات الاختراع:

مفتاح التحكم بنقرة واحدة ، بسيط وفعال

استنزاف الماء المبرد جزئيًا (75 ℃ -85 ℃) عند أخذ الماء

استنزاف الماء المبرد تلقائيًا (25 ℃ -40 ℃) عند إيقاف تشغيله

ضمان سلامة المشغلين وأنظمة المياه بشكل فعال

المعلمات الفنية:

• واجهة ماء ماء نقي/حقن: 3/4 ~ 1 "TC

• واجهة مياه التبريد: 1. 5 "، 2" ، 3 "TC

• الحد الأقصى لحركة مرور المعالجة: 25000 لتر/ساعة

• ضغط التصميم: 10 بار

• درجة حرارة التصميم: 150 درجة مئوية

• المواد:
